l 主要特性
² 熱溶紙帶捆扎，可用于捆鈔；
² 微電子線路控制，性能可靠；
² 光電開關控制操作，使用簡單、方便；
² 具有手動、全自動工作方式，操作自如；
² 捆緊力和帶圈大小可調，滿足不同需要；
² 整機小巧，美觀大方；
² 多種捆扎形式：單道、雙道、十字等，操作方便。
l技術參數
² 捆扎帶寬：30mm；
² 捆扎帶長：150m
² 大捆扎尺寸：470×200mm(W×H)；
² 小捆扎尺寸：30×10mm(W×H)；
² 凈重：35公斤。
² 捆扎筒直徑：40mm
² 整卷捆扎帶外徑：155mm
² 整卷捆扎帶內徑：40mm
² 單道捆扎時間：小于2.5秒；
² 捆緊力：5-50N(自由調整)
² 捆扎帶封口：加熱封口
² 體積(長×寬×高)：650×364×510mm；
² 電壓及頻率：AC220V/50Hz/80W；
束帶機操作說明

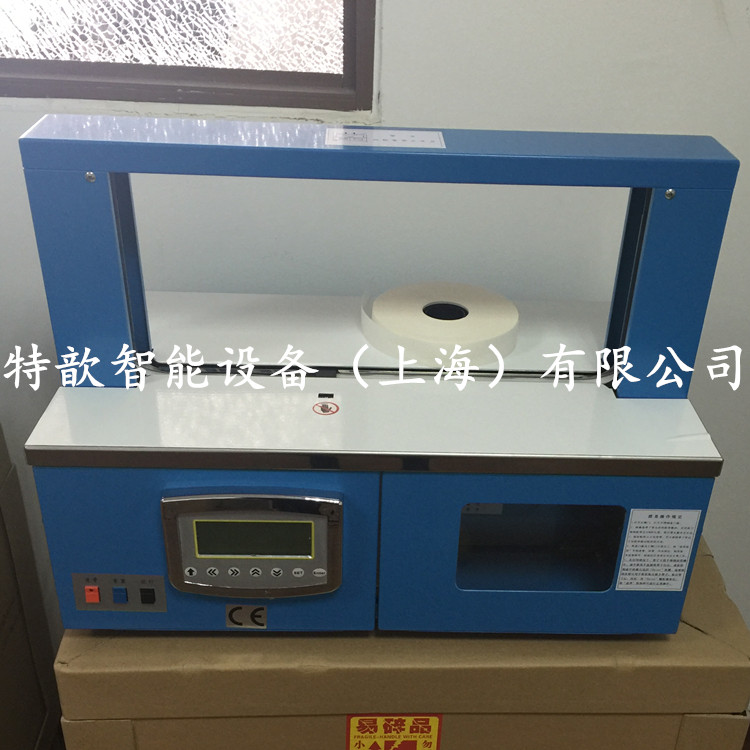

1、HXB-2100A自動束帶機使用電源AC220V/50/60Hz，除電源開關外還設有一處門安全開關，束帶機更換帶子時打開門就會切斷電源；
2、束帶機的工作模式分兩種：手動、自動模式，在控制器上進行設置調節，束帶機默認工作模式為自動工作模式。
* 自動模式：自動模式下設備的啟動由束帶機上方的物料檢測開關控制，檢測到物料時，束帶機進行捆扎動作，捆扎完成后等待物料拿走，物料拿走后束帶機繼續運轉回到零位并且自動送帶完成一次捆扎動作。
* 手動模式：手動模式下束帶機的啟動由面板上的運行按鍵控制，按下該按鍵，束帶機啟動進行捆扎動作， 捆扎后等待時間由控制器運行參數（等待時間）控制，時間到后束帶機繼續運轉回到零位并且自動送帶 完成一次捆扎動作。
3、機殼上設有3個按鍵，從左到右分別為進帶、重置、運行，各個按鍵作用如下：
* 進帶按鍵：當束帶機處于零位沒有進行打包動作時，按下此按鍵，送帶電機啟動，進行送帶，送帶到位 后自動停止送帶。
* 重置按鍵：按下該按鍵束帶機將會回到零位位置。
* 處于手動工作模式下時，按下該按鍵，束帶機進行打包動作。
★當束帶機不在零位或者帶子不到位的情況下,不能啟動送帶和運行動作,束帶機不正常時按重置按鍵將機 器復位,帶子送到位后才能運行打包動作。
束帶機穿帶說明

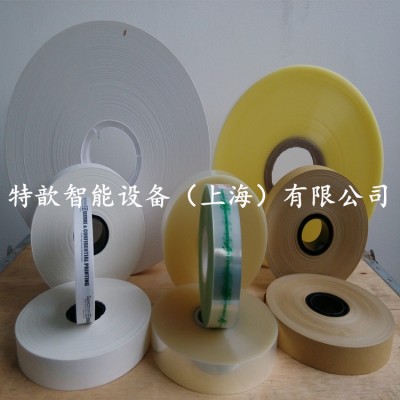

1、在使用束帶機之前，請一定確認束帶的種類、寬度是否與束帶機規格相符合。
2、束帶的走向一定要與圖示方向相同，以避免更多的送帶故障出現。
★ 打開束帶機右側門。
★ 將打包帶安裝到白色的尼龍送帶輪上，帶頭方向要與圖示一致。
★ 撕開帶子端口的膠條，進行穿帶。
★ 按圖示方向，拉動帶穿過束帶機的過渡輪。
★ 帶頭最少要穿過主動輪和從動輪的間隙，穿帶方為有效穿帶。
★ 按送帶按鈕，束帶機穿帶完成。
束帶機切到的調整
1、束帶機在調節調整的時候，必須切斷電源、拔掉電源插頭。
2、由于束帶機切帶用的刀片屬于易損耗品，在設計過程中束帶機的中刀和前刀都采用了分體式的設計方法，方便用戶對易損耗零件的拆除或更換，以節約成本。
3、束帶機的中刀和前刀的簡易結構：
* 前刀和中刀片是用來切帶的；波珠緊定螺釘提供切帶壓力的。
* 在調節過程中前刀和中刀零件之間的壓力要適中，太大會造成前刀或中刀不落現象的發生，太小會造 成無法正常切帶的故障產生。
??
??
??
??
